Eine sauber aufgebaute Netzwerkverkabelung endet nicht direkt in einem Stecker, sondern in einer strukturierten Installation mit Netzwerkdosen und Patchpanel. Gerade bei fest verlegten Kabeln ist das die zuverlässigste und langlebigste Lösung. Eine korrekt angeschlossene Netzwerkdose sorgt dafür, dass Verbindungen stabil funktionieren und auch bei späteren Änderungen flexibel bleiben.
Während Patchkabel flexibel zwischen Geräten eingesetzt werden, bleibt das Installationskabel dauerhaft im Gebäude. Deshalb ist es besonders wichtig, dass die Verbindung fachgerecht ausgeführt wird. Fehler, die hier entstehen, sind später oft schwer zu finden und können sich in Form von langsamen Verbindungen oder sporadischen Ausfällen bemerkbar machen.
Warum Installationskabel nicht gecrimpt werden sollten
Installationskabel bestehen im Gegensatz zu Patchkabeln aus massiven Leitern. Diese sind für eine feste Verlegung gedacht und nicht dafür, regelmäßig bewegt zu werden. Ein direkt gecrimpter RJ45-Stecker kann hier mechanisch instabil sein, da die Verbindung nicht optimal für starre Leiter ausgelegt ist.
Ein weiterer Punkt ist die Wartbarkeit. Wenn ein Kabel direkt gecrimpt wird und später ein Problem auftritt, muss oft das gesamte Kabel ersetzt oder neu bearbeitet werden. Bei einer Lösung mit Dose und Patchpanel kann hingegen einfach das Patchkabel getauscht werden, ohne die eigentliche Installation zu verändern.
Deshalb gilt in der Praxis: Installationskabel werden aufgelegt, Patchkabel werden gecrimpt.
LSA – die klassische und bewährte Technik
Die LSA-Technik ist seit vielen Jahren Standard in der Netzwerktechnik. Dabei werden die einzelnen Adern in sogenannte Schneidklemmen gedrückt. Diese durchtrennen die Isolierung und stellen gleichzeitig den elektrischen Kontakt her.
Ein großer Vorteil dieser Technik ist die Zuverlässigkeit. Die Verbindung ist mechanisch stabil und für den Dauerbetrieb ausgelegt. Besonders in größeren Installationen mit vielen Anschlüssen wird LSA häufig eingesetzt, da sie reproduzierbare Ergebnisse liefert.

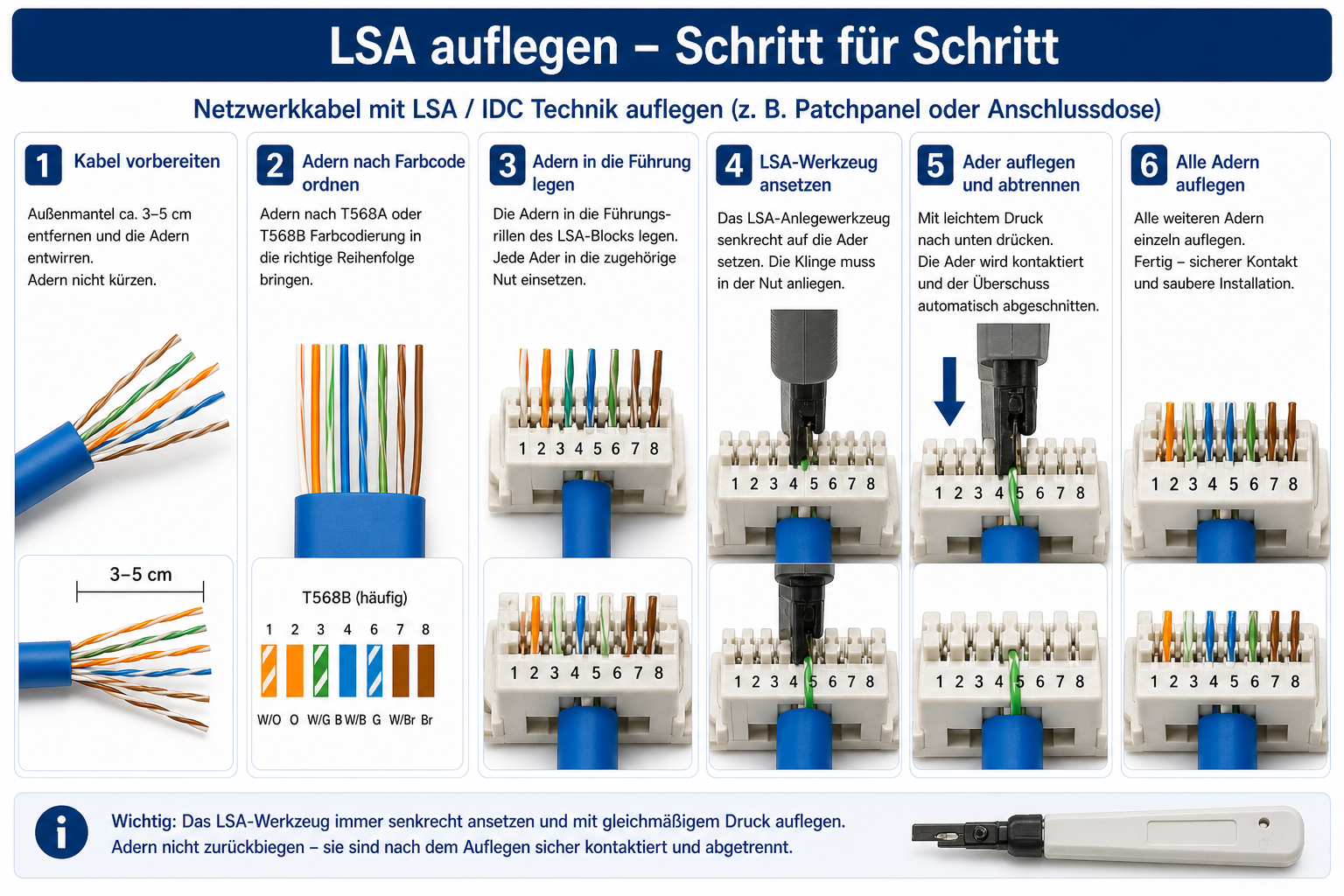

Wichtig ist dabei die richtige Handhabung des LSA-Werkzeugs. Dieses drückt die Ader nicht nur in den Kontakt, sondern schneidet gleichzeitig den überstehenden Draht ab. Wird das Werkzeug falsch angesetzt, kann es passieren, dass die falsche Seite abgeschnitten wird oder die Ader nicht korrekt sitzt.
Keystone – moderne und flexible Lösung

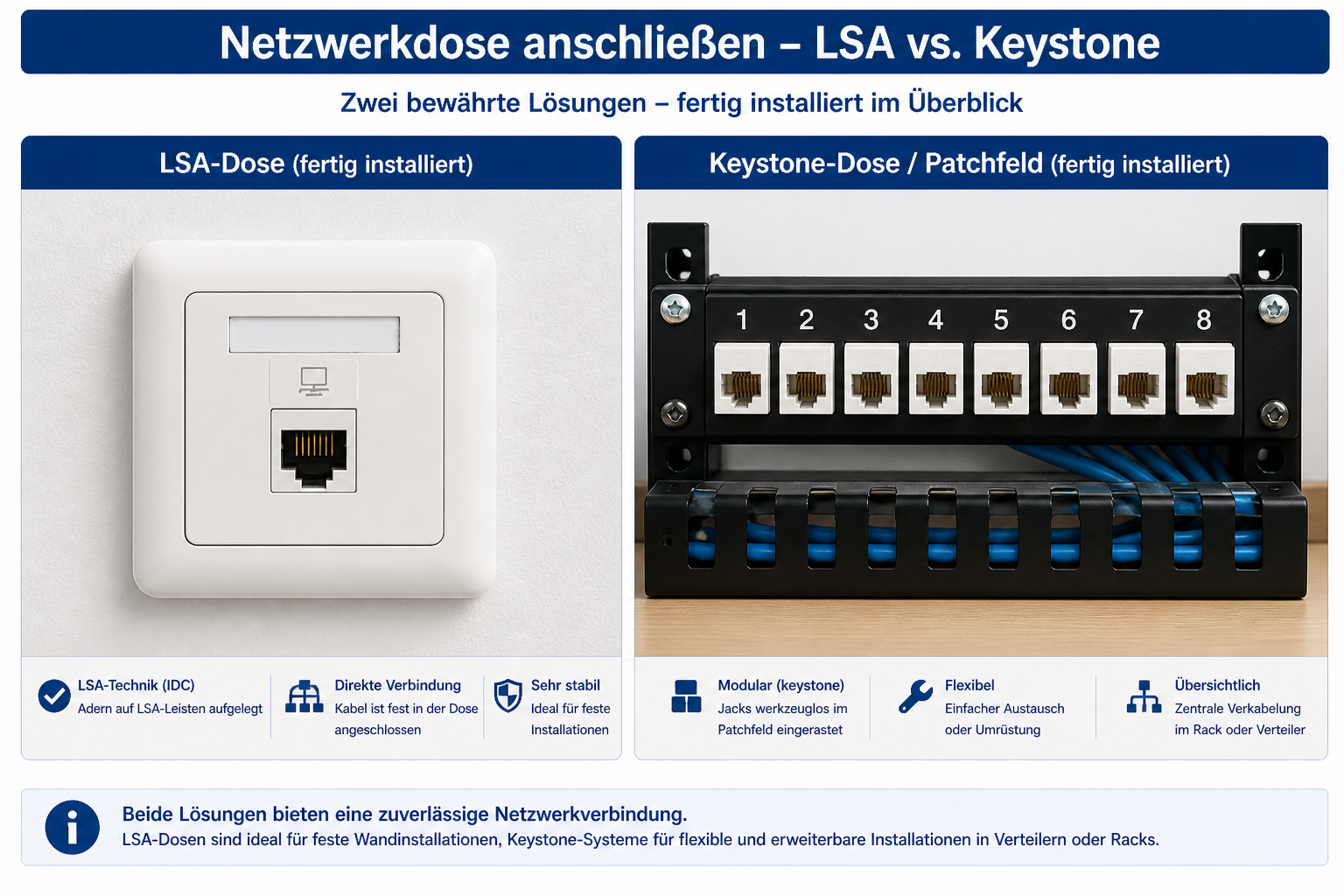

Keystone-Jacks sind modulare Anschlüsse, die sich besonders durch ihre Flexibilität auszeichnen. Sie können in Wanddosen, Patchpanel oder Gehäuse eingesetzt werden und sind dadurch sehr vielseitig einsetzbar.

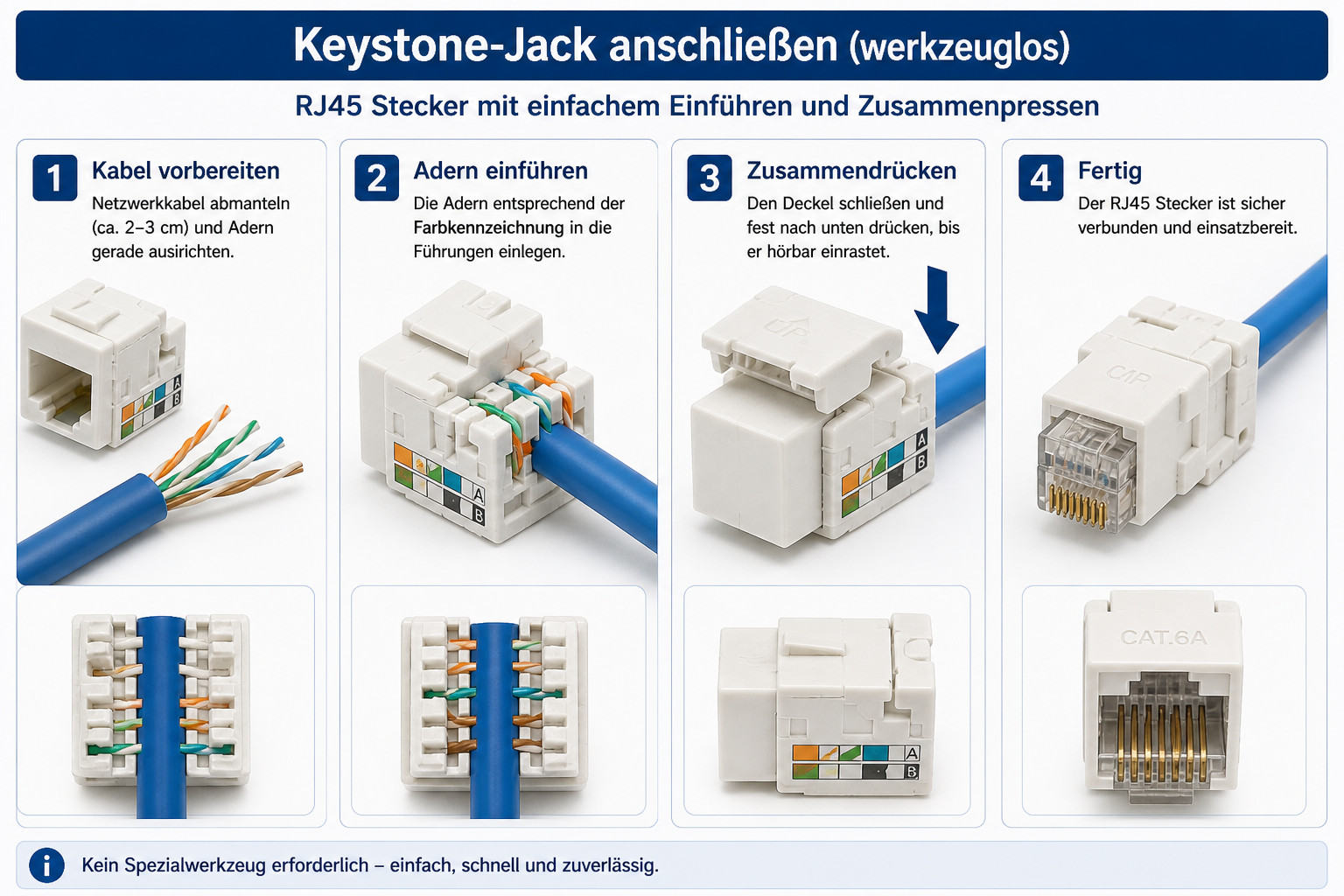

Ein großer Vorteil ist die einfache Montage. Viele Keystone-Module sind so aufgebaut, dass die Adern lediglich eingelegt und anschließend durch das Schließen des Moduls kontaktiert werden. Dadurch entfällt oft der Einsatz eines speziellen Werkzeugs.
Gerade im Heimnetzwerk oder in kleineren Installationen ist Keystone daher oft die bevorzugte Lösung. Auch bei Nachrüstungen oder Erweiterungen lässt sich damit schnell und sauber arbeiten.
Der Ablauf beim Anschließen einer Netzwerkdose
Der erste Schritt ist das Abmanteln des Kabels. Dabei sollte nur so viel Mantel entfernt werden, wie unbedingt notwendig ist. Die verdrillten Adernpaare sollten möglichst lange erhalten bleiben, da sie entscheidend für die Signalqualität sind.
Nach dem Abmanteln werden die Adernpaare vorsichtig getrennt und entsprechend der gewählten Belegung sortiert. In den meisten Installationen wird T568B verwendet, wichtig ist jedoch vor allem die einheitliche Verwendung im gesamten Netzwerk.
Beim LSA-System werden die Adern anschließend einzeln in die Kontakte gedrückt. Beim Keystone-System werden sie in die vorgesehenen Führungen gelegt und anschließend gemeinsam fixiert. In beiden Fällen ist darauf zu achten, dass die Adern sauber sitzen und nicht herausrutschen können.
Ein oft unterschätzter Punkt ist die Zugentlastung. Das Kabel sollte so fixiert werden, dass Zugkräfte nicht auf die einzelnen Adern wirken. Eine fehlende Zugentlastung kann dazu führen, dass sich Kontakte mit der Zeit lösen.
Signalqualität und warum sauberes Arbeiten so wichtig ist
Netzwerkkabel arbeiten mit verdrillten Adernpaaren, um Störungen zu minimieren. Wird diese Verdrillung zu weit aufgelöst, steigt die Anfälligkeit für Störungen. Das kann dazu führen, dass Verbindungen zwar grundsätzlich funktionieren, aber nicht die erwartete Geschwindigkeit erreichen.
Gerade bei Gigabit oder höheren Übertragungsraten sind kleine Fehler oft entscheidend. Eine Verbindung kann zum Beispiel nur mit 100 Mbit/s statt 1 Gbit/s arbeiten, wenn ein Adernpaar nicht korrekt angeschlossen ist.
Auch schlecht sitzende Kontakte oder beschädigte Adern können zu sporadischen Ausfällen führen. Diese sind besonders schwierig zu diagnostizieren, da sie nicht dauerhaft auftreten.
Typische Fehler und wie man sie vermeidet
Ein häufiger Fehler ist das zu starke Entdrillen der Adern. Dadurch verschlechtert sich die Signalqualität deutlich. Ebenso problematisch ist eine falsche Belegung, bei der die Reihenfolge der Adern nicht korrekt eingehalten wird.
Ein weiterer Punkt ist die fehlende oder falsche Zugentlastung. Wenn das Kabel nicht sauber fixiert ist, können sich die Kontakte mit der Zeit lösen. Auch lose sitzende Adern oder unvollständig eingedrückte Kontakte führen zu Problemen.
Testen und Kontrolle nach der Installation

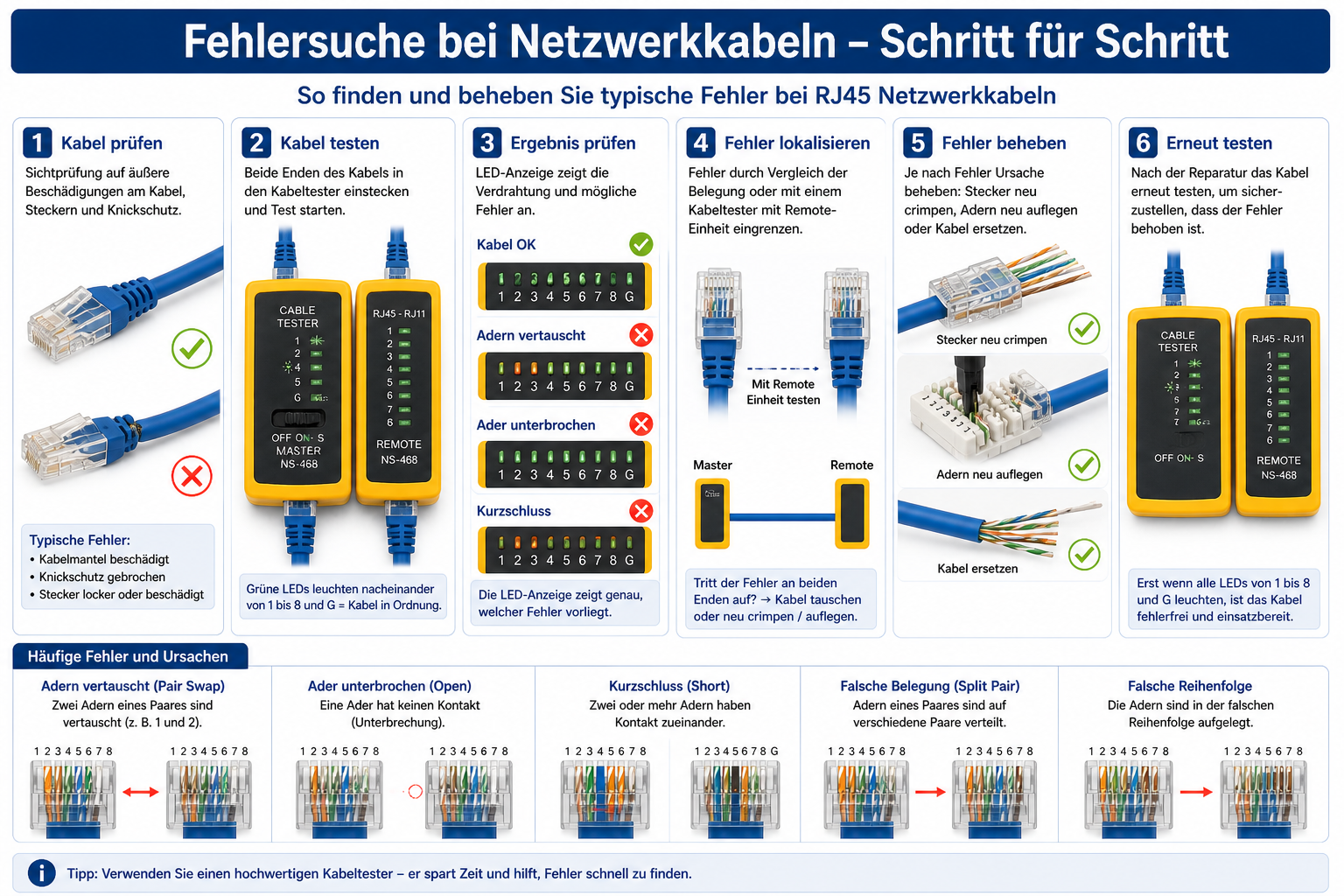

Nach dem Anschließen sollte jede Netzwerkdose getestet werden. Ein einfacher Kabeltester reicht aus, um grundlegende Fehler wie vertauschte Adern oder Unterbrechungen zu erkennen. In professionellen Umgebungen kommen zusätzlich Messgeräte zum Einsatz, die die Qualität der Verbindung genau analysieren.
Ebenso wichtig ist die Dokumentation. Jede Dose sollte eindeutig beschriftet sein, damit sie später leicht zugeordnet werden kann. Gerade in größeren Netzwerken spart das viel Zeit bei Wartung und Fehlersuche.
Fazit
Das Anschließen einer Netzwerkdose ist keine komplizierte Aufgabe, erfordert aber sorgfältiges Arbeiten. LSA und Keystone sind zwei unterschiedliche, aber gleichermaßen zuverlässige Methoden. Entscheidend ist, dass die Adern korrekt aufgelegt werden, die Verdrillung erhalten bleibt und die Verbindung anschließend geprüft wird.
Wer diese Grundlagen beachtet, schafft eine stabile und zukunftssichere Netzwerkverkabelung, die auch bei steigenden Anforderungen zuverlässig funktioniert.
Mini-Zusammenfassung
Netzwerkdosen verbinden fest verlegte Kabel mit der Netzwerktechnik. LSA ist eine bewährte Methode mit Werkzeug, Keystone eine moderne, flexible Lösung. Wichtig sind sauberes Arbeiten, richtige Belegung und ein abschließender Test der Verbindung.
