Ein RJ45-Stecker sieht auf den ersten Blick einfach aus, entscheidet in der Praxis aber oft darüber, ob eine Netzwerkverbindung dauerhaft stabil funktioniert. Gerade bei selbst erstellten Patchkabeln entstehen viele Fehler nicht durch defekte Hardware, sondern durch unsauber gecrimpte Stecker. Eine falsche Adernreihenfolge, zu weit entdrillte Paare oder eine fehlende Zugentlastung können dazu führen, dass eine Verbindung nur langsam, instabil oder gar nicht funktioniert.
Beim Crimpen wird ein RJ45-Stecker fest mit einem Netzwerkkabel verbunden. Die Kontakte im Stecker werden dabei durch die Crimpzange in die einzelnen Adern gedrückt. Gleichzeitig wird der Stecker mechanisch am Kabel fixiert. Ziel ist eine Verbindung, die sowohl elektrisch sauber als auch mechanisch belastbar ist.
Wofür wird RJ45-Crimpen verwendet?
RJ45-Crimpen wird hauptsächlich verwendet, um flexible Patchkabel herzustellen oder beschädigte Stecker an bestehenden Kabeln zu ersetzen. Solche Kabel kommen zum Beispiel zwischen Switch und Patchpanel, zwischen Netzwerkdose und PC oder zwischen Router und Endgerät zum Einsatz.
Wichtig ist jedoch die Unterscheidung zwischen Patchkabel und Installationskabel. Patchkabel bestehen normalerweise aus flexiblen Litzenleitern. Diese eignen sich gut zum Crimpen, weil sie beweglich sind und für RJ45-Stecker ausgelegt sein können. Installationskabel hingegen bestehen meist aus starren massiven Kupferleitern. Diese sind für die feste Verlegung gedacht und sollten in der Regel auf Netzwerkdosen, Patchpanel oder Keystone-Module aufgelegt werden.
Es gibt zwar spezielle RJ45-Stecker für starre Leiter, trotzdem ist bei fest verlegten Kabeln eine Dose oder ein Keystone-Modul meistens die professionellere Lösung. Dadurch bleibt die Installation sauber, wartbar und mechanisch stabil.

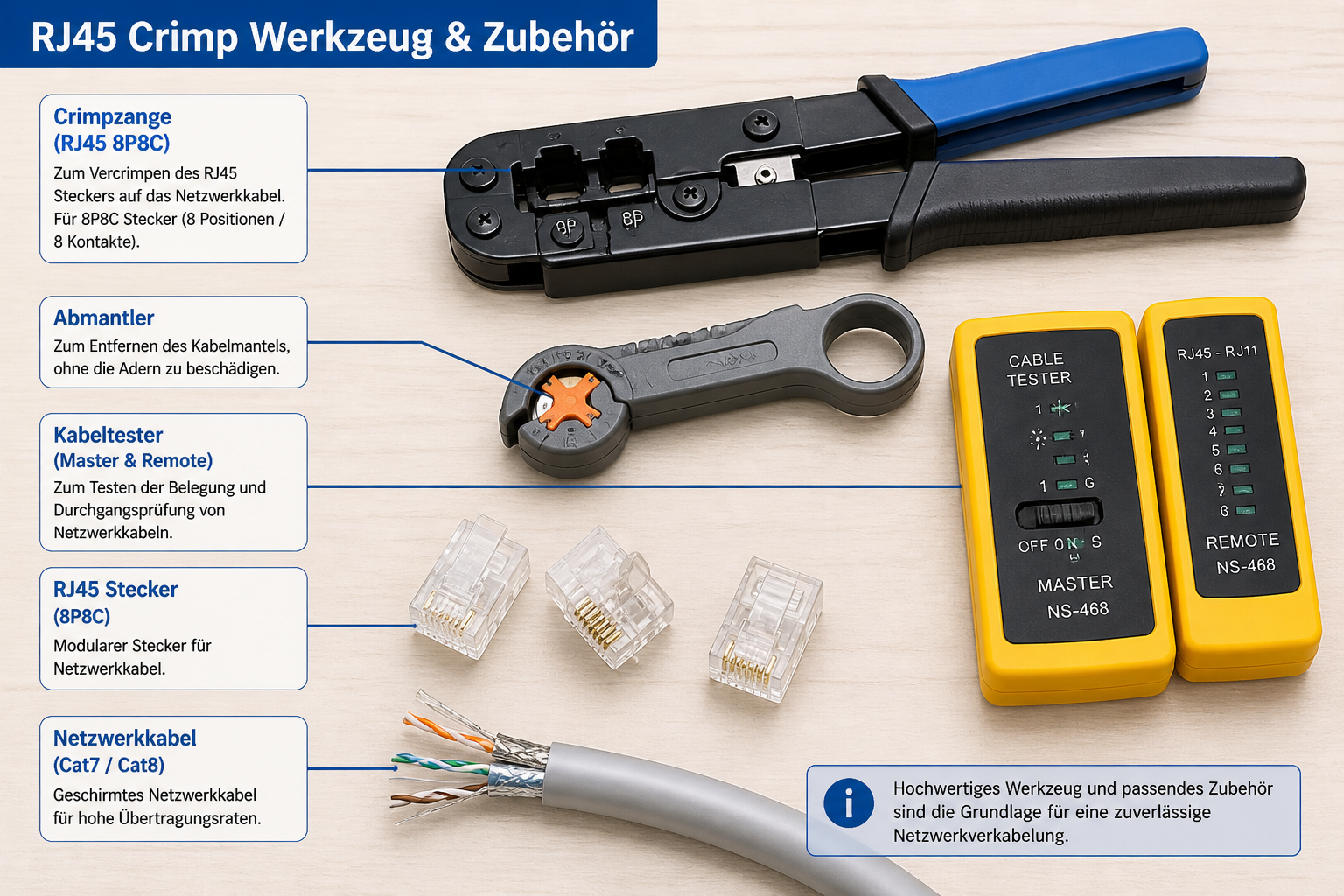

Das richtige Material ist entscheidend
Bevor man mit dem Crimpen beginnt, sollte geprüft werden, ob Stecker, Kabel und Werkzeug zusammenpassen. RJ45-Stecker gibt es in unterschiedlichen Ausführungen. Manche sind für Litzenleiter gedacht, andere für massive Leiter. Zusätzlich gibt es geschirmte und ungeschirmte Stecker, normale Stecker und sogenannte Pass-Through-Stecker, bei denen die Adern vorne durch den Stecker geführt und anschließend abgeschnitten werden.
Wird ein falscher Stecker verwendet, kann die Verbindung zwar zunächst funktionieren, später aber Probleme verursachen. Besonders ärgerlich sind Fehler, die nicht dauerhaft auftreten. Ein Kabel kann zum Beispiel beim ersten Test funktionieren, bei Bewegung aber Aussetzer erzeugen. Deshalb lohnt es sich, schon beim Material sauber zu arbeiten.
Auch die Kategorie des Kabels spielt eine Rolle. Ein Cat5e-Kabel, ein Cat6-Kabel oder ein Cat6A-Kabel unterscheiden sich im Aufbau, in der Dicke und teilweise auch in der Schirmung. Der Stecker muss zum Durchmesser und zum Kabeltyp passen. Gerade bei dickeren geschirmten Kabeln lassen sich einfache günstige Stecker oft schlecht montieren.
T568A oder T568B – welche Belegung ist richtig?
Beim RJ45-Crimpen werden die acht Adern nach einem festen Farbschema sortiert. Am häufigsten werden die Standards T568A und T568B verwendet. Beide Varianten funktionieren technisch, solange sie konsequent eingesetzt werden. In vielen Installationen ist T568B sehr verbreitet, während T568A ebenfalls normgerecht ist.
Für ein normales Patchkabel gilt: Beide Enden müssen gleich belegt werden. Wird also ein Ende nach T568B gecrimpt, sollte auch das andere Ende nach T568B gecrimpt werden. Dasselbe gilt für T568A. Wenn ein Ende nach T568A und das andere nach T568B ausgeführt wird, entsteht ein Crossover-Kabel. Solche Kabel wurden früher für direkte Verbindungen zwischen bestimmten Geräten benötigt, sind heute aber durch Auto-MDI-X deutlich seltener notwendig.

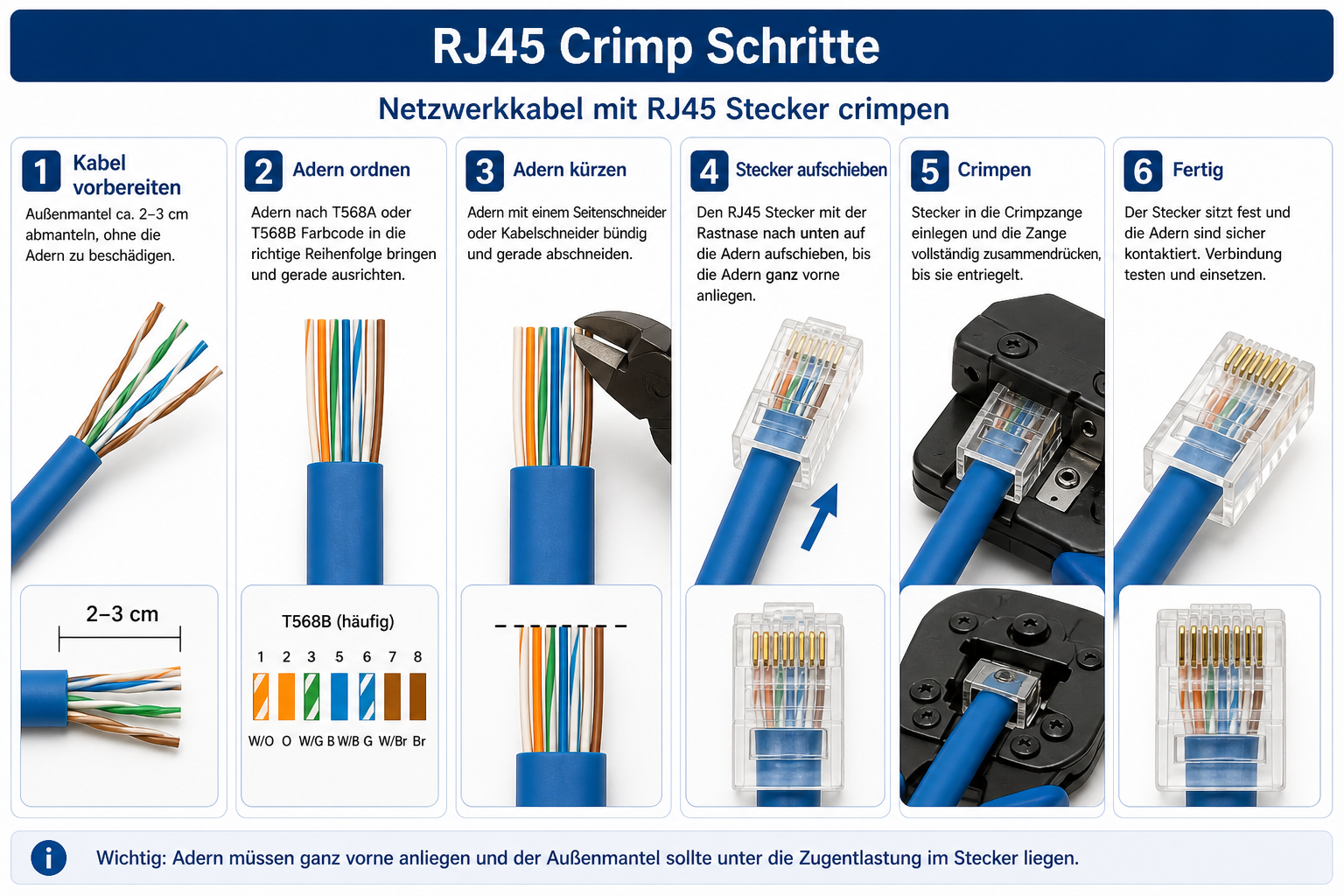

Schritt 1: Kabel sauber abmanteln
Der erste Arbeitsschritt ist das Entfernen des Außenmantels. Dabei sollte nur so viel Mantel entfernt werden, wie wirklich notwendig ist. Die Adern im Inneren dürfen nicht beschädigt werden. Schon ein kleiner Schnitt in der Isolierung oder im Kupferleiter kann später zu Problemen führen.
Beim Abmanteln sollte man ruhig und kontrolliert arbeiten. Viele Crimpzangen besitzen zwar eine Abisolierfunktion, dennoch ist ein separater Abmantler oft angenehmer und präziser. Ziel ist, den Mantel sauber zu öffnen, ohne die verdrillten Adernpaare zu verletzen.
Nach dem Entfernen des Mantels sollten die Adernpaare möglichst lange verdrillt bleiben. Die Verdrillung ist ein wichtiger Teil der Signalqualität. Sie reduziert Störungen und Übersprechen zwischen den Adern. Wird zu viel entdrillt, kann das bei höheren Datenraten zu Instabilität führen.
Schritt 2: Adern sortieren
Nach dem Abmanteln werden die Adernpaare vorsichtig geöffnet und in die richtige Reihenfolge gebracht. Bei T568B lautet die Reihenfolge: weiß-orange, orange, weiß-grün, blau, weiß-blau, grün, weiß-braun, braun. Diese Reihenfolge muss exakt eingehalten werden.
Gerade am Anfang wirkt dieser Schritt etwas fummelig. Es hilft, die Adern zunächst grob zu sortieren, dann zwischen den Fingern gerade auszurichten und anschließend mehrfach zu kontrollieren. Ein einzelner vertauschter Draht kann dazu führen, dass das Kabel nicht korrekt funktioniert oder nur mit reduzierter Geschwindigkeit verbindet.
Wichtig ist auch, die Adern nicht unnötig stark zu knicken. Sie sollten gerade genug ausgerichtet werden, um in den Stecker zu passen, aber nicht so stark belastet werden, dass die Leiter beschädigt werden.
Schritt 3: Adern gerade kürzen
Sobald die Reihenfolge stimmt, werden die Adern auf eine einheitliche Länge gekürzt. Alle acht Adern müssen gleich lang sein und im Stecker bis ganz nach vorne reichen. Nur dann können die Kontakte beim Crimpen zuverlässig greifen.
Gleichzeitig darf der abgemantelte Bereich nicht zu lang sein. Der Kabelmantel sollte später ein Stück in den RJ45-Stecker hineinragen. Das ist wichtig, weil die Zugentlastung des Steckers nicht auf den einzelnen Adern, sondern auf dem Mantel greifen soll. Wenn nur die einzelnen Adern im Stecker sitzen, ist die Verbindung mechanisch schwach.
Ein häufiger Fehler ist genau dieser Punkt: Die Adern sind elektrisch verbunden, aber der Mantel sitzt nicht im Stecker. Solche Kabel funktionieren zunächst, können aber bei Zug oder Bewegung schnell Probleme machen.
Schritt 4: Adern in den RJ45-Stecker einführen
Jetzt werden die sortierten und gekürzten Adern vorsichtig in den RJ45-Stecker geschoben. Dabei muss die Reihenfolge erhalten bleiben. Der Stecker sollte so gehalten werden, dass man die Position der Kontakte und die Adernführung gut kontrollieren kann.
Vor dem Crimpen sollte unbedingt geprüft werden, ob alle Adern ganz vorne angekommen sind. Bei transparenten Steckern kann man das gut erkennen. Außerdem sollte kontrolliert werden, ob die Farbreihenfolge noch stimmt und ob der Mantel weit genug im Stecker sitzt.
Wenn an dieser Stelle etwas nicht passt, sollte man nicht versuchen, den Fehler durch Crimpen zu „retten“. Besser ist es, die Adern neu zu kürzen oder den Stecker neu aufzusetzen. Ein sauber vorbereiteter Stecker spart später viel Fehlersuche.
Schritt 5: Stecker crimpen
Wenn alles korrekt sitzt, wird der RJ45-Stecker in die Crimpzange gelegt und mit gleichmäßigem Druck gepresst. Dabei werden die Kontakte in die Adern gedrückt. Gleichzeitig wird die Zugentlastung des Steckers auf den Kabelmantel gepresst.
Nach dem Crimpen sollte der Stecker fest auf dem Kabel sitzen. Er darf sich nicht leicht abziehen lassen. Außerdem sollten die Kontakte gleichmäßig eingedrückt sein. Wenn ein Kontakt sichtbar nicht richtig sitzt, sollte das Kabel nicht verwendet werden.
Bei Pass-Through-Steckern werden die Adern vorne durch den Stecker geführt und beim Crimpen abgeschnitten. Diese Stecker können die Montage erleichtern, weil man besser sieht, ob alle Adern in der richtigen Reihenfolge liegen. Trotzdem muss auch hier sauber gearbeitet werden.
Schritt 6: Kabel testen
Nach dem Crimpen sollte jedes Kabel getestet werden. Ein einfacher Kabeltester zeigt, ob alle acht Adern durchgängig sind und ob die Reihenfolge stimmt. Das ist besonders wichtig, weil man Fehler mit bloßem Auge nicht immer erkennt.
Ein Kabel kann zum Beispiel so aussehen, als wäre es korrekt gecrimpt, obwohl eine Ader keinen Kontakt hat. Dann wird möglicherweise nur eine 100-Mbit/s-Verbindung aufgebaut, obwohl eigentlich Gigabit erwartet wird. Gigabit-Ethernet benötigt alle vier Adernpaare. Fehlt ein Paar oder ist ein Paar falsch aufgelegt, kommt es zu Problemen.
Für einfache Heimnetzwerke reicht ein normaler Kabeltester meistens aus. In professionellen Installationen können Messgeräte verwendet werden, die zusätzlich Dämpfung, Übersprechen und weitere Qualitätswerte prüfen.
Schritt 7: Kabel beschriften
Ein oft unterschätzter Schritt ist die Beschriftung. Gerade wenn mehrere Kabel im Einsatz sind, spart eine klare Kennzeichnung später viel Zeit. Ein Kabel kann zum Beispiel mit Ziel, Raum oder Portnummer beschriftet werden.
In kleinen Netzwerken wirkt das zunächst übertrieben, aber spätestens bei Fehlersuche oder Umbauten ist eine gute Beschriftung sehr hilfreich. Besonders im Netzwerkschrank sollte klar erkennbar sein, welches Kabel wohin führt.
Typische Fehler beim RJ45-Crimpen
Zu den häufigsten Fehlern gehört eine falsche Adernreihenfolge. Schon zwei vertauschte Adern können ausreichen, damit die Verbindung nicht richtig funktioniert. Auch sogenannte Split Pairs sind problematisch. Dabei sind die Kontakte zwar scheinbar richtig verbunden, die zusammengehörigen Adernpaare wurden aber falsch kombiniert. Das kann besonders bei höheren Geschwindigkeiten zu Störungen führen.
Ein weiterer häufiger Fehler ist ein zu weit entdrillter Bereich. Die Adernpaare sollten so nah wie möglich bis zum Stecker verdrillt bleiben. Je weiter sie geöffnet werden, desto schlechter werden die elektrischen Eigenschaften.
Ebenso problematisch ist eine fehlende Zugentlastung. Wenn der Mantel nicht im Stecker sitzt, wirken Zugkräfte direkt auf die Adern. Das kann dazu führen, dass sich Kontakte mit der Zeit lösen oder einzelne Adern brechen.
Wann sollte man nicht crimpen?
Crimpen ist sinnvoll, wenn flexible Patchkabel hergestellt oder repariert werden. Bei fester Gebäudeverkabelung ist es jedoch meistens nicht die beste Wahl. Dort sollten Netzwerkdosen, Patchpanel oder Keystone-Jacks verwendet werden.
Der Grund ist einfach: Installationskabel soll dauerhaft und mechanisch stabil verlegt bleiben. Netzwerkdosen und Patchpanel sorgen für eine saubere Übergabestelle. Flexible Patchkabel übernehmen dann die Verbindung zu Geräten oder Switches.
Diese Trennung macht das Netzwerk übersichtlicher, wartbarer und professioneller. Defekte Patchkabel können leicht ersetzt werden, ohne dass die feste Verkabelung verändert werden muss.
Fazit
RJ45 richtig zu crimpen ist keine komplizierte Aufgabe, erfordert aber Sorgfalt. Entscheidend sind das passende Material, die richtige Belegung, ein sauber vorbereiteter Kabelmantel, korrekt sortierte Adern und ein abschließender Test.
Wer sauber arbeitet, erhält stabile Netzwerkkabel, die zuverlässig funktionieren. Wer dagegen bei Belegung, Zugentlastung oder Adernpaaren ungenau arbeitet, riskiert Verbindungsprobleme, reduzierte Geschwindigkeit oder schwer auffindbare Fehler.
Mini-Zusammenfassung
Beim RJ45-Crimpen wird ein Netzwerkstecker fest mit einem Kabel verbunden. Wichtig sind passende Stecker, die richtige Belegung nach T568A oder T568B, kurze entdrillte Adern, eine funktionierende Zugentlastung und ein Test mit einem Kabeltester. Für feste Installationskabel sind Netzwerkdosen, Patchpanel oder Keystone-Module meist die bessere Lösung.
